说明

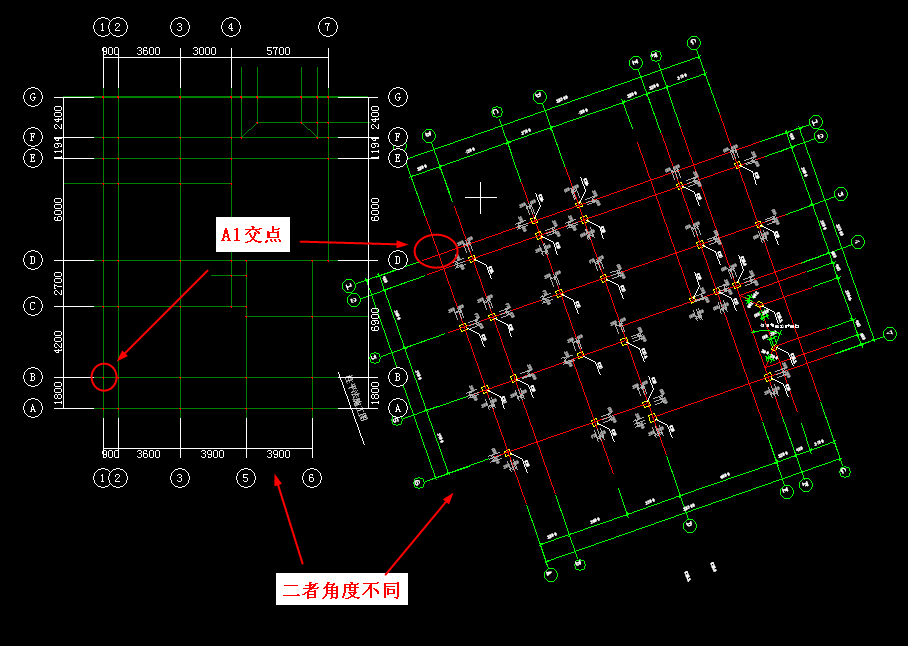

图块划分好后，有时轴网与CAD图间有角度差（如下图），此时需要旋转CAD图块，使之与轴网对齐。
操作

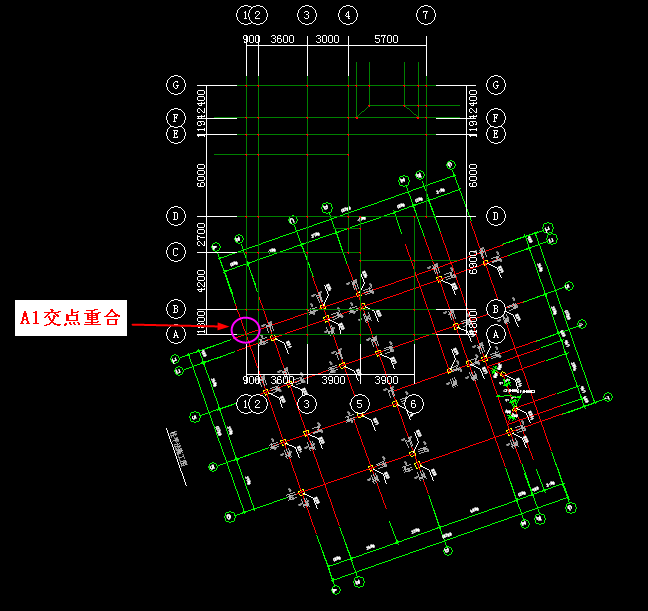

1.先将图块平移至轴网相应位置，如下图。详见：图块平移。
2.点击绘图工具栏中的“旋转”按钮，见下图。

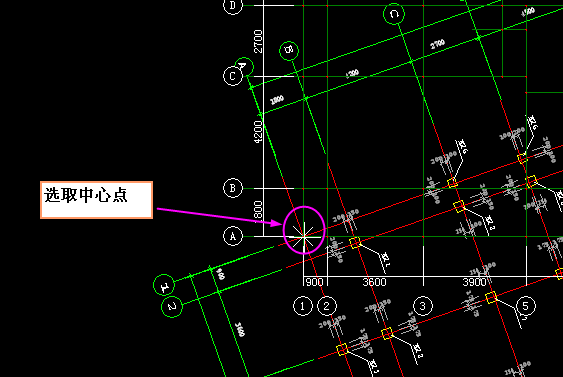

3.在图块上选择旋转中心点。此时应该选择上图平移时的A1点，因为此点为图块与轴网的共有点，旋转后此点位置不变。

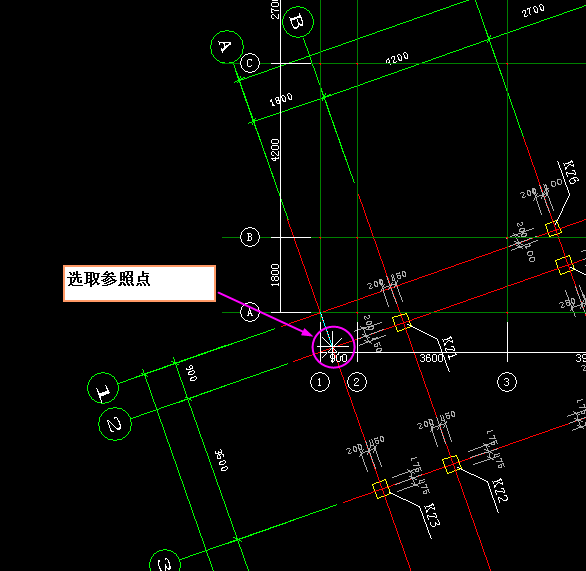

4.选择旋转参照点，接下来同平移相似，将此参照点，移动到目标点即可完成旋转。

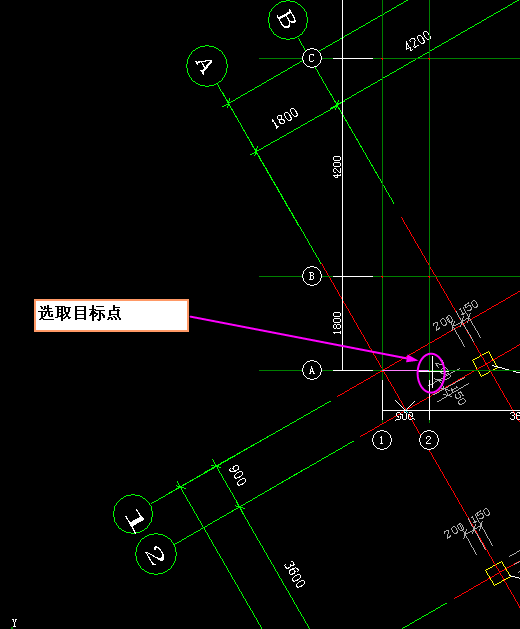

5.选择目标点，参照点将沿中心点旋转，落在通过中心点与目标点的直线上，即图块旋转完成。

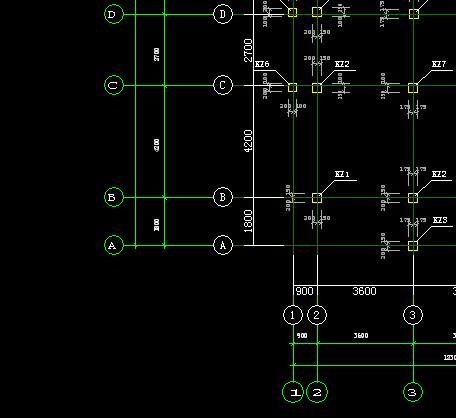

图块旋转后的效果见下图：
