说明

在划分好图块后，需要对图块做进一步的编辑，为后面的识别构件做好准备。

修改名称

图块划分后，一般用“图块1”的命名规则，依次为新划分的图块命名。若图块的名称能准确描述其信息，则会让后期查找某图纸信息时事半功倍，所以在图块划分完成后，还需要 修改名称。

设置类别

CAD电子文档中通常包含了多张CAD图，如：图纸目录、总说明、平面图，详点图等。一般选用平面图进行识别构件，平面图中某处的详细说明可引用对应详点图。所以修改完图块名称后，还需要对其 设置类别。

调整顺序

图块划分后，会按照划分的先后顺序排列。若需要按楼层或构件进行手动排序，可使用 调整顺序。

平移旋转缩放

CAD电子文档为若干个平面图平铺其中，将柱，梁，板等平面图按轴网对齐叠在一起，就是工程的基本框架，同时有些局部图或详图的放缩比与平面图也不同，所以在识别构件前，需要先将图块进行平移旋转对齐、设置放缩比。详见：图块平移，图块旋转，设置放缩比。

建立图块关联

设置图块的类别后，即可对平面图与详点图的引用关系进行设置。详见：建立图块关联。

建立楼层关联

CAD电子文档中一般包含了整个工程中各个楼层的平面图，将图块与楼层建立关联可只查看本楼层的平面图。详见：建立楼层关联。

删除

可对图元、图块、图块关联进行删除。详见：删除图元，删除图块，删除图块关联。

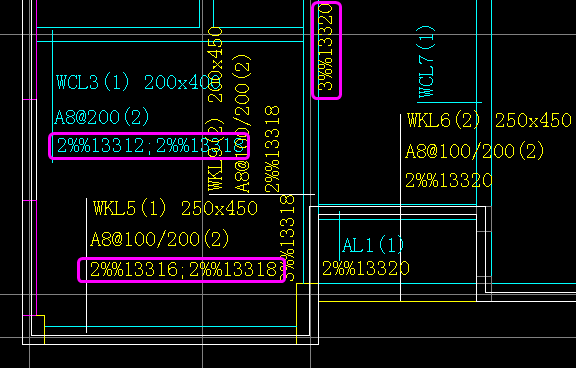

查找替换字符

为了构件识别的准确性，有时需要对图块中的字符串进行查找替换，详见：查找替换字符。
