样式定义

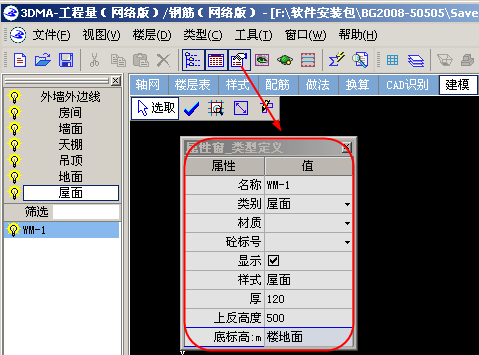

根据工程要求可在屋面防水等装修，所以在屋面中主要的样式定义有：厚、上反高度、底标高。见下图：

【厚】屋面装修涂料厚度，可在屋面的属性窗中设置。

【上反高度】屋面防水高度，可在屋面的属性窗中设置，直接填写高度即可。

【底标高】屋面装修中标高不用进行修改，软件会从上寻找板做屋面装修。

绘制方法

屋面 属于“面状构件”，绘制方法参见 绘制面状构件 。

自动布置：在“绘图命令栏”选择此画法后在由梁、墙围成的一个封闭区域内“单击”即可。

查看包括绘制方法等常用操作，可详见 建模 。

注意事项

1.定义所需屋面装饰，名称按实际所需修改即可，屋面没有尺寸需要描述。

2.如果屋面需要计算防水上反面积，可在“属性窗”中输入相应上反高度。“防水面积”，计算的是屋面与上反面积的和，还需在屋面装修做法的[面积]一项的计算方法中，选择防水面积。

3.屋面装修同地面装修相似，不同的是如果对斜板做装修，屋面装修随斜板。

常见问题

1.屋面防水如何设置？

屋面防水做法与地面相同。首先需要在属性窗中输入上反高度，然后在做法中选择防水面积计算即可。

2.屋面设置上反高度却布置不了上反是为什么？

设置上反之前注意屋面的女儿墙能否与板连接，若女儿墙与板碰不上就代表做不了上反，即使设置上反高度也不会存在上反。只有当板与设置上反的女儿墙相交才可以布置上反。
