【建模】是指根据图纸在计算机中建立三维模型，只有在【建模】完成后才能进行工程量计算及相关钢筋用量的计算
【建模】的方法有：手动绘制、自动布置、复制粘贴、CAD识别、提取截面及编辑修改操作

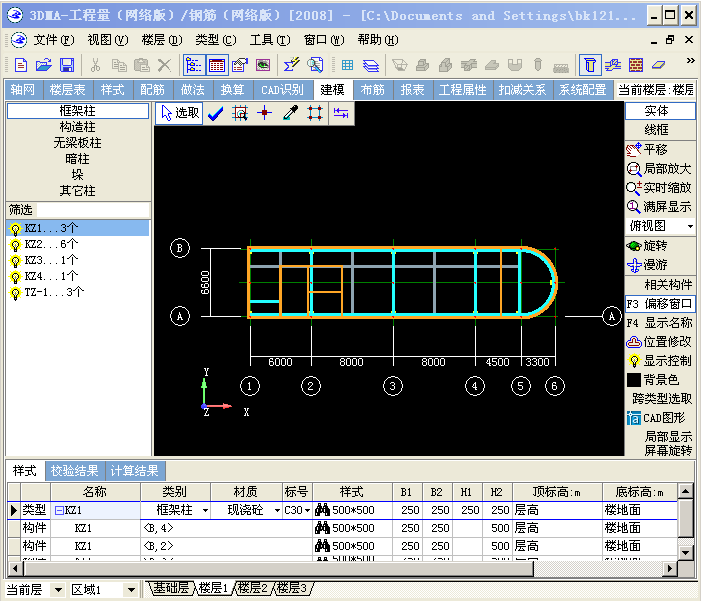

界面如下图所示：
手动绘制
参照已有构件自动布置
有些构件间存在一定的位置关系，根据这些关系可以快速的绘制构件。详细见：参照构件自动布置
复制粘贴
实现了同一工程不同楼层间的局部复制粘贴、不同工程间的数据拼接。详细见：复制粘贴。
CAD识别
将已绘制好的CAD图纸导入软件中，用【CAD识别】可以快速的布置构件。详细见：CAD识别构件--以柱为例。
构件编辑
对已有构件可以对其位置、截面、形状等进行编辑，以适应不同要求。详细见：基本编辑 。
构件的编辑包含了一些经验技巧，可以帮助我们快速的完成修改工作，提高工作效率，这也是50版本的新功能，详细见：高级编辑技巧。
提取截面
在工程中遇到异形截面，可以使用异形编辑，也使用提取截面功能，更迅速、准确的提出截面样式。详细见：样式中的提取截面.
截面编辑
布筋状态下，可以对选中的柱，梁等构件在其截面中添加自定义绘制的拉筋、箍筋等。详见：截面编辑。
构件三维显示
在实际工程当中经常遇到工程内部构件关系比较复杂，从外侧各个角度查看都很难查看到内部详细的构件关系，构件三维显示功能有效解决此类问题。详细见：构件三维显示
重新生成
对已有构件进行重新生成，可按类型定义生成，也可保留该构件的样式。详细见：重新生成 。
截面视图
建模中的截面视图可以直观地查看构件的截面形状，并可以参照CAD底图设置构件的各个参数。详细见：截面视图
标高设置
更加快速、准确的设置标高，较少工作量。根据具体情况选择对应标高。详细见：标高设置。
明细列表
明细列表中包括样式，筛选列表，依附，做法，校验结果，计算结果，立面图。详细见：明细列表。
