特有的CAD识别楼层表、柱表功能

---

3DMA工程量钢筋二合一软件实现了CAD识别功能。无论图纸的建筑或结构部分，软件都可以一次进行多个图块的拆分，选取需要识别的部分。软件不但可以对图形中轴线或是构件进行识别，还可以对柱表、梁表进行识别。5.0版本软件增加了CAD识别楼层表功能，完善了识别柱表功能。

在楼层表页签下，软件中框选整个楼层表，点击“识别表格”按钮，软件自动识别楼层的名称、标高、层高信息，点击“确定”即可将CAD的楼层表信息识别到软件中，节省了定义过程。如下图1至图3所示。

在软件中框选整个CAD柱表，点击“识别表格”按钮，软件自动识别柱构件的名称、标高、钢筋信息，确定即可将CAD的柱名称、标高尺寸以及钢筋信息，识别到软件中。节省了定义过程。然后在软件绘图状态下选择CAD柱表，点击“识别构件”按钮，在弹出的“CAD类型对照”窗中，软件会自动根据名称，将已识别的柱构件类型，与CAD柱图的构件类型自动匹配。确定后软件即可将柱的工程量及钢筋信息，一同识别到软件当中。如下图4至图6所示。

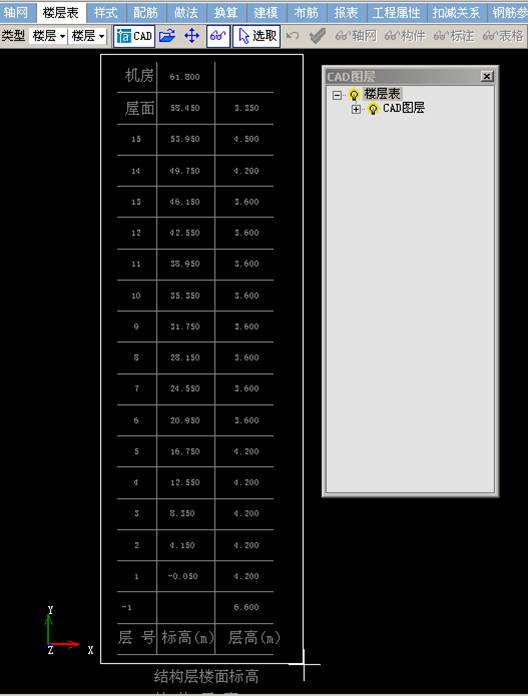

（图1 CAD图中选取楼层表图块）

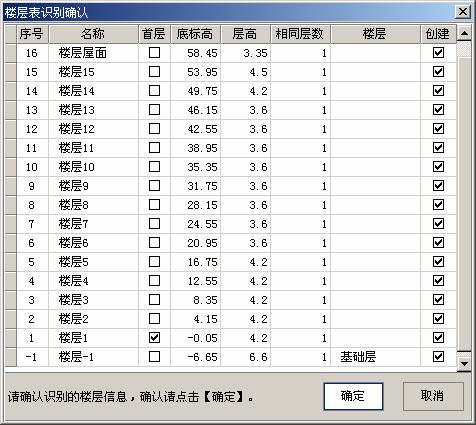

（图2 确认识别楼层表信息）

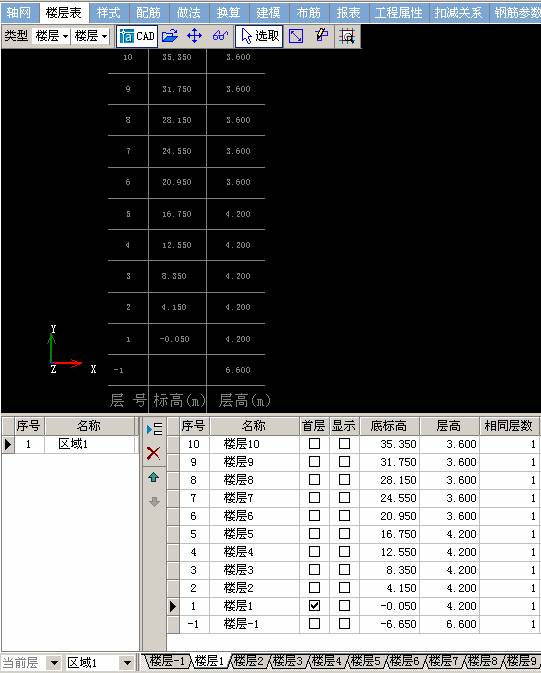

（图3 楼层表识别到软件后页签显示）

（图4 CAD图中选取柱表图块）

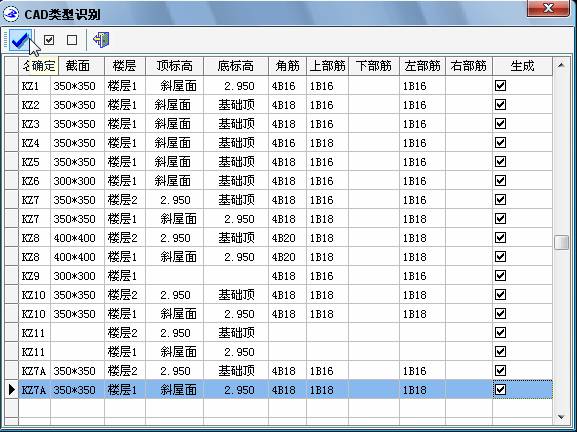

（图5 确认识别柱表信息）

（图6 柱表识别后的柱钢筋图）
