同楼层重叠梁如何布置钢筋？

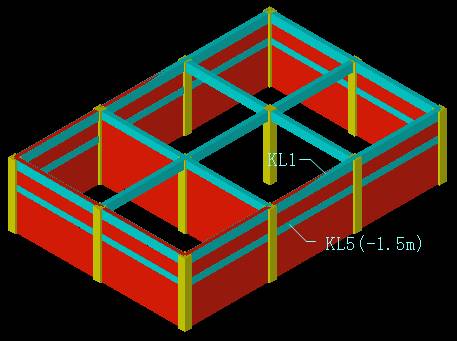

图1

工程中经常出现同层范围内，同一平面位置上、下两道梁重叠的情况，如图1。在此状态下钢筋又该如何布置？

布置梁钢筋时，只需判断其类别如：框架梁、非框架梁、连梁，至于是类别下的什么类型如：KL1、KL2，软件可自动判断。但在布置上、下两道重叠梁时，因为其水平投影是重叠的，软件无法判断应该画到哪个梁上，这就需要选择相应类型，如要布置KL5，就应在“构件类型”窗选择类型KL5，然后绘制到相应位置，这样钢筋就被布置到下面的KL5上了，如图2 ，用同样方法再布置KL1即可。

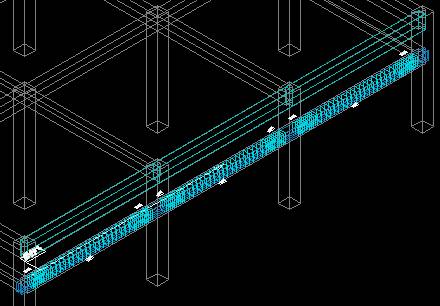

图2

修改钢筋信息时，可以在三维状态下选择相应的构件，然后回到平面下修改。软件默认已布置构件不显示钢筋标注，但选中后可以显示。
