集水坑钢筋如何处理？杯口钢筋和坑底钢筋不同如何处理？

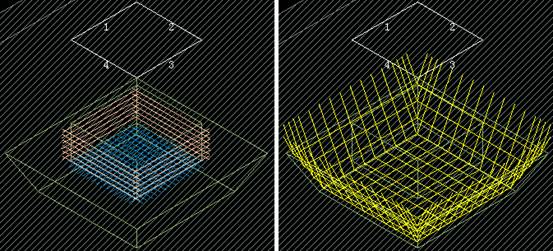

集水坑钢筋由杯口钢筋和坑底钢筋两部分组成，如图1，杯口钢筋分为：杯口底部橫筋、杯口底部纵筋、杯口侧部筋；坑底钢筋分为：橫筋、纵筋、侧部筋。

图1

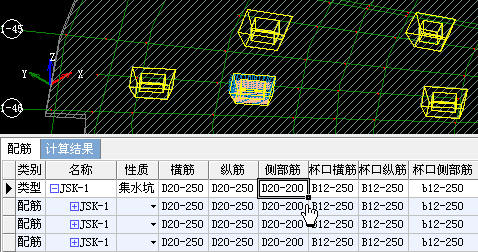

集水坑配筋可直接在“配筋”页签的基底（横筋、纵筋）、杯口（杯口橫筋、杯口纵筋、杯口侧部筋）位置输入即可。也可在“布筋”状态下选择已绘制的集水坑，在“筛选列表”输入，如图2。

图2

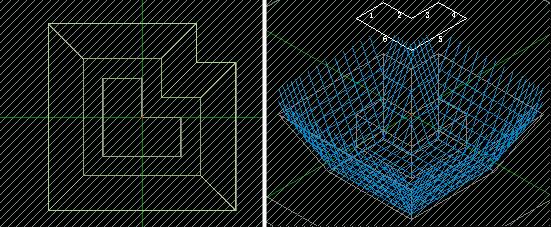

3DMA软件还可以绘制异形集水坑并可以自动给其配筋，如图3。

图3

在绘制页签点击，选取一个或者多个已布置钢筋构件，在属性窗中可修改其个钢筋属性。

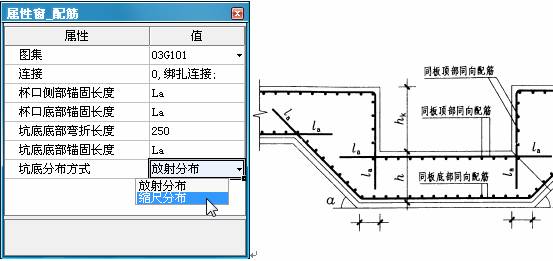

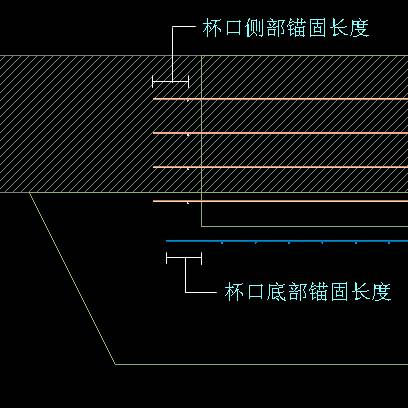

杯口侧部、杯口底部钢筋锚固长度：软件默认为La，如图4，其长度可随意修改（单位：La抗震锚固长、d钢筋直径、mm毫米）

图4

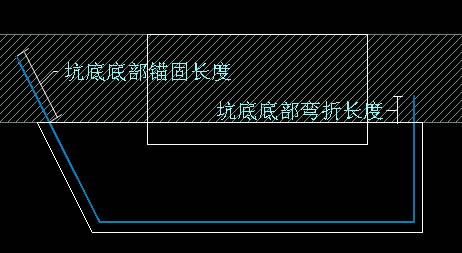

坑底底部弯折长度、坑底底部锚固长度：软件默认为250mm，如图5，其长度可随意修改（单位：La非抗震锚固长、d钢筋直径、mm毫米）

图5

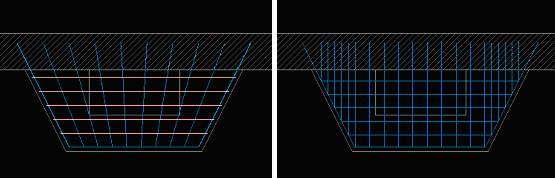

坑底分布方式：软件提供了放射分布、缩尺分布两个选项，如图6，可按工程需求选择。
