如何把CAD图纸中的楼层表、柱表、梁表等识别到3DMA软件做的工程里？

在工程中定义楼层、确定层高、在各层里分别定义柱、梁的几何尺寸与钢筋信息，这些工作做起来很繁琐，需要多次翻阅图纸，软件提供了直接把CAD图纸里的楼层表、柱表、梁表等直接导入到工程中的功能，这样就大大提高了录入速度，减轻了工作强度。

下面简单介绍一下导柱表的操作方法：

第一步：将Cad图纸导入程序中。

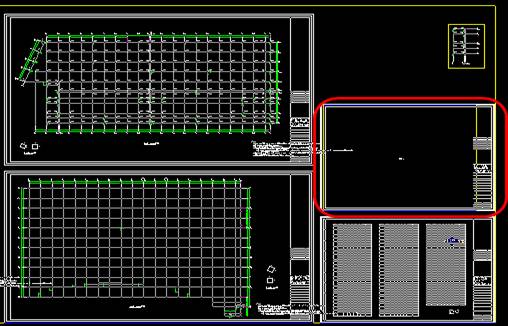

第二步：对Cad图纸进行分块，选取并打开其中包含柱表的图块。如下图所示：

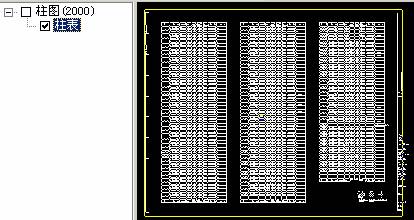

把没一个柱表划分成一个图块，并分别命名

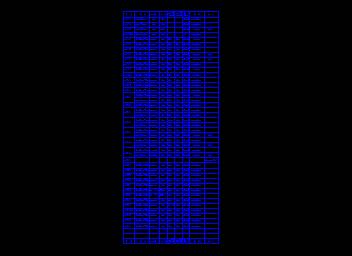

第三步：在对应图块，对需要进行识别的表格进行框选

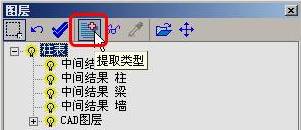

第四步：点击红色区域内的提取类型功能。

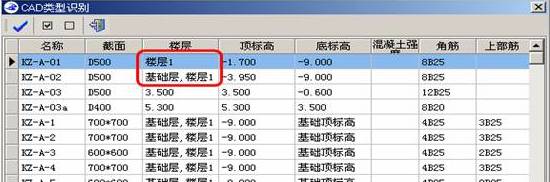

第五步：得到图下图所示类型定义，且柱子的类型自动分配到对应标高的楼层内。
