软件可以计算板基变标高的详点构造吗？

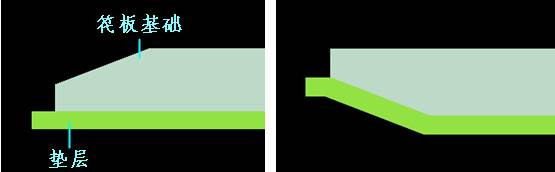

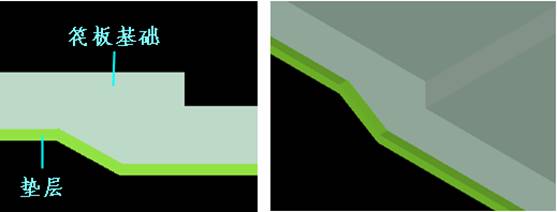

图纸中筏板基础的节点详图，有时会出现“导角”构造，如图1。软件中提供了“位置修改”功能选中已绘制的板基，在“构件位置”窗中输入导角宽、缩放、导角高各数值，即可完成导角构造的设置，其中导角高输入负值为下导角，如图2。

同样此功能也可用在板基变标高详点构造的处理上，具体操作如下：

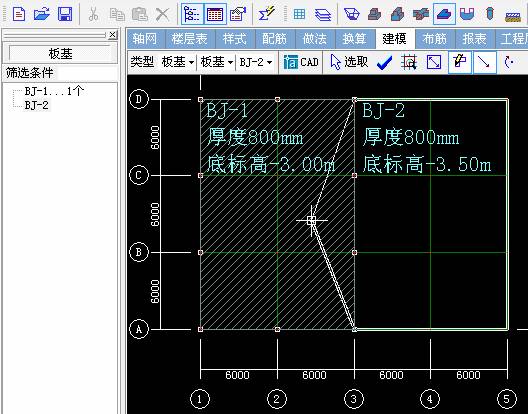

1.“建模”页签下，按工程要求分别绘制标高不同的板基范围，如图3。具体情况按实际工程为准。

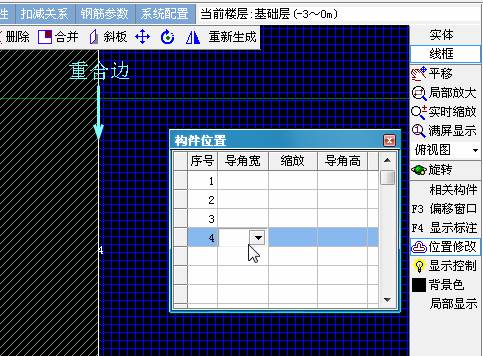

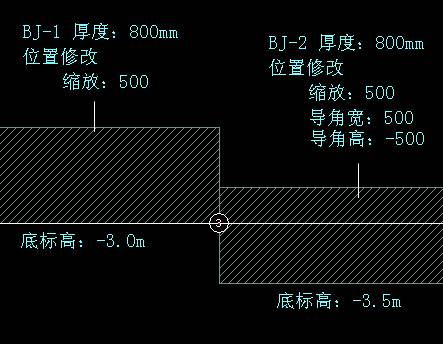

2.点击“位置修改”按钮，分别选中两块板基，在打开的“构件位置” 窗中，按图纸具体尺寸要求，分别修改两个板基重合边的导角宽、缩放、导角高数值，如图4。其中“构件位置” 窗中的序号为已选板基的各边代号，修改导角时需根据代号来判断对应边，如图5。

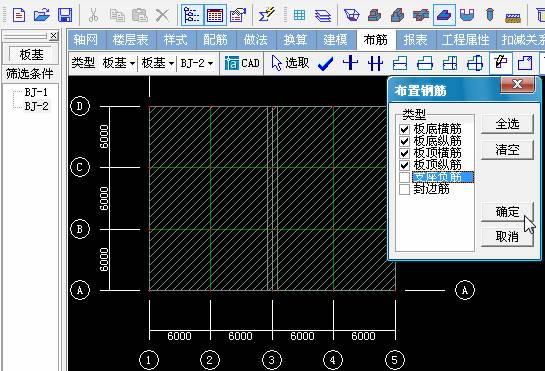

3.切换至“布筋”页签，可点击“板钢筋”按钮，在弹出的“布置钢筋”窗口中，选择所需布置的钢筋，如图6。这用可以同时布置多种钢筋。

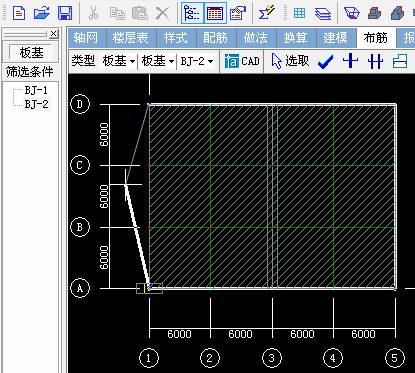

4.绘制钢筋范围时，分别选择各角点，将两个板基整体框选，最后一条边在空白位（空白位指的是绘图区域没有布置点的位置）置双击鼠标左键即可，如图7。然后确定适合的钢筋显示位置即可。

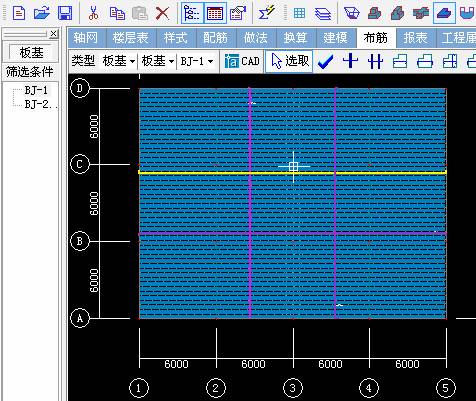

5.软件可根据“建模”页签中绘制好的图形，即可判断出相应的钢筋构造。选中布置的钢筋后，可查看钢筋构造情况，如图8、9、10。
