板基能处理多排板顶、板底筋的构造吗？

在大型的筏板基础配筋工程中，为了保证结构需求设计上经常会出现，筏板基础板顶、板底筋双排或多排的构造，以避免同排钢筋过密砼无法浇筑。件软中此构造操作如下：

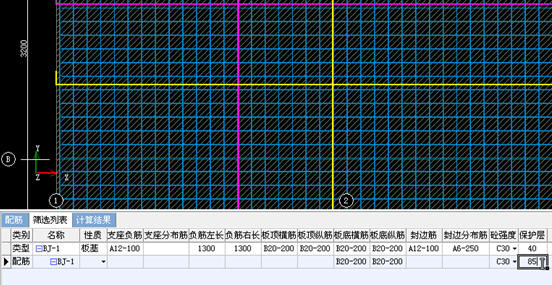

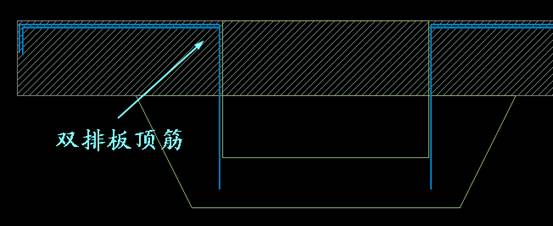

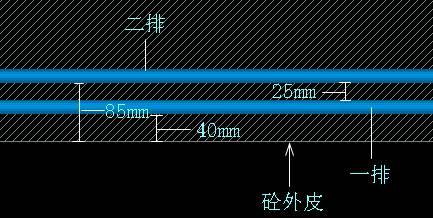

一、此项操作主要通过顶、底钢筋重叠绘制两次，然后修改钢筋保护层厚度来解决。如底筋重叠绘制两次横、纵筋后，分别选中第一次和第一次的横、纵筋，修改保护层厚度将其分排如：图1。尺寸详见图2，具体尺寸按工程需求而定。

图2

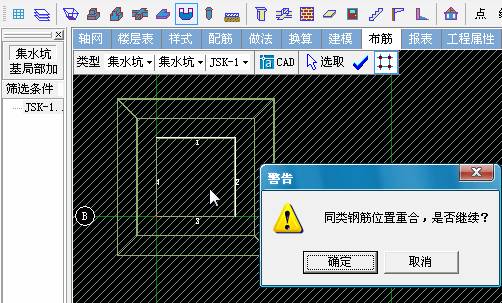

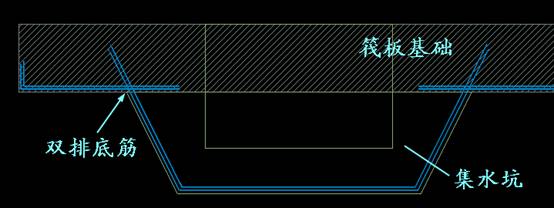

二、包括集水坑底筋，默认切换到“布筋”页签，集水坑已经布置了钢筋。为了设置两层钢筋需重叠布置一次集水坑钢筋如：图3。

图3

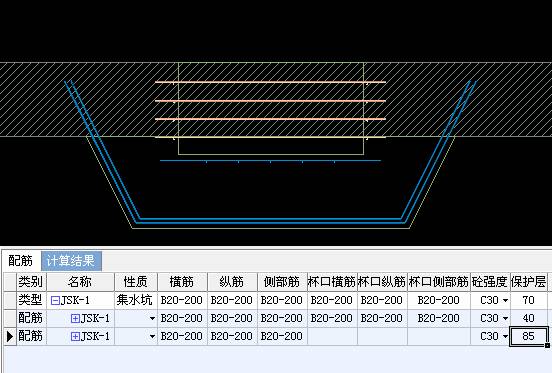

三、框选两个重叠的集水坑，其中一个集水坑输入相应的钢筋保护层改为40，另一个仅留底部筋保护层改为70如：图4。

图4
