坡屋面钢筋 软件能处理吗？

目前，越来越多的建筑顶层采用了坡屋面的设计，但在实际计算工作中对于斜梁、斜板这种构件的钢筋计算是很难处理的，以往算量软件也只能计算斜梁、斜板的工程量，而钢筋却只能将弯折位置拉平计算。

在3DMA工程量\钢筋件软中，不仅编入了G101系列图集的标准构造要求，还囊括了斜梁、斜板这种复杂构件的补充图集,使软件计算能力有了更大的提高。

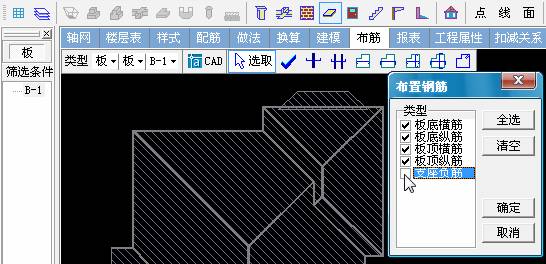

坡屋面钢筋一般采用双层双向布置，绘制时可采用“板钢筋”布置工程，单击“板钢筋”，在弹出的“布置钢筋”窗中，选择所需钢筋种类如图1。

图1

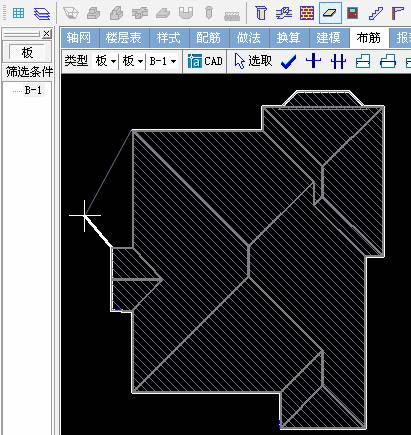

点击鼠标左键连结范围内的角点，双击空白位置（绘图区没有构件的地方）即可封闭该区间，如图2。在靠近此范围的任意一边确定钢筋方向，最后在此范围内任意位置点击鼠标左键，确定显示位置即可。

图2

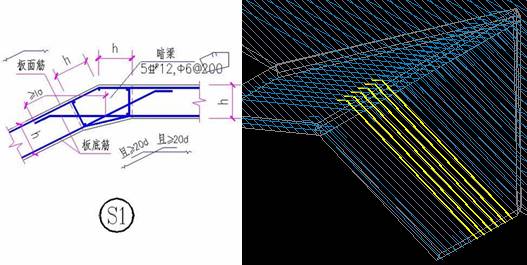

布筋后软件自动判断顶、底钢筋的倾斜构造，如图3

图3

图4

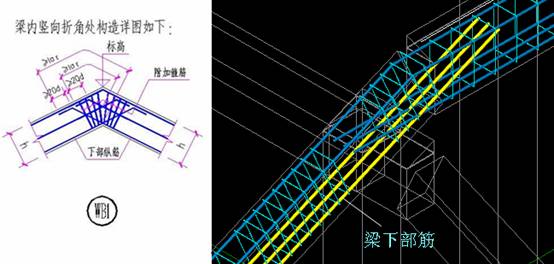

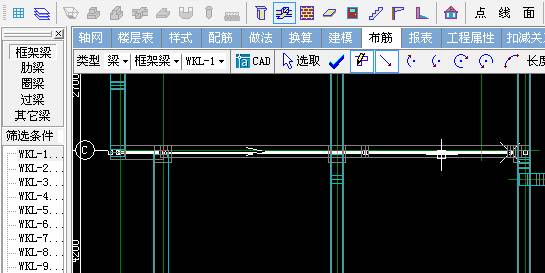

包括斜板下的斜梁，斜梁布筋方法与平梁操作相同，单击“连线画”，在相应位置点击鼠标左键；也可鼠标左键连接两个端点然后在空白位置双击，如图4。钢筋构造软件自动判断如图5。

图5
