端支座、中支座负筋延伸长度是否包含支座？

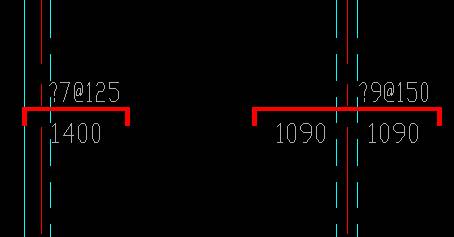

图1

板端支座、中支座负筋所标注的延伸长度是否包含支座（梁宽），工程要求各不相同如图1。含支座负筋长度为标注的长度+两端弯折，如不含支座负筋长度则为标注的长度+支座+两端弯折。

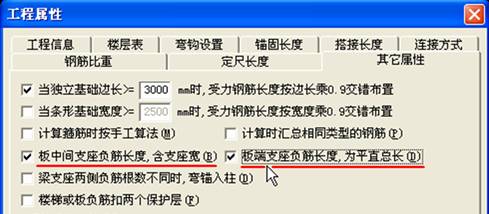

图2

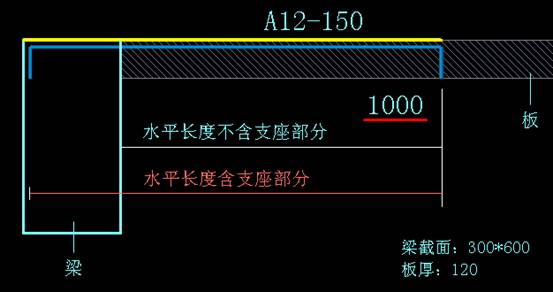

软件默认为板端支座、中支座负筋所标注的延伸长度不含支座，如果含支座，则在“工程属性”中“其他属性”页签，将板端支座负筋长度、板中间支座负筋平直长度，分别设置为如图2的样式即可。具体区别详见下图：

端部弯折要求：伸入支座对边;弯折到板底
水平长度不含支座部分=1000+300-15-0.5d+2×（120-15-0.5d）
水平长度含支座部分= 1000+2×（120-15-0.5d）

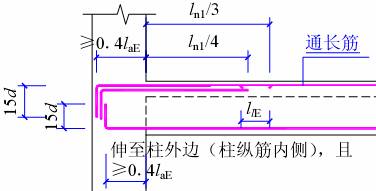

如图纸没有明确说明，板端支座、中支座负筋所标注的延伸长度是否包含支座，尽量采用不含支座，因为一般其它构件纵筋的延伸都是沿支座边缘往外，如梁上部分贯通筋的延伸长度就是从支座（柱）外皮，向跨中延伸净跨/3。
