如果土方重叠部分不扣除,软件中如何处理?


基坑:


图1

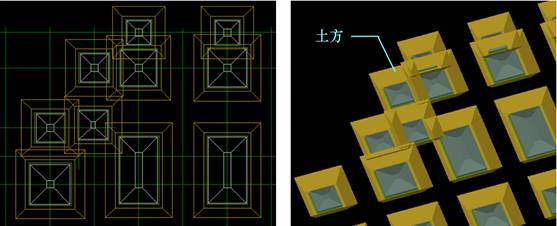

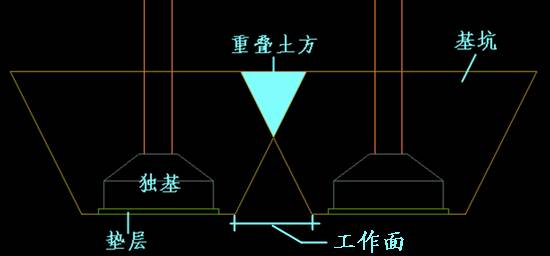

工程中,位置较近的独立基础,虽然并基础没有重合在一起,但是基础的土方,由于工作面的外扩、放坡原因,此时土方量却产生了重合如图1(土方平面、土方三维显示)。实际工程中不会出现同一位置挖两次的情况。对于手工计算来说是无法考虑的,只能是忽略不计。因此造成了土方的量的不准确。


图2

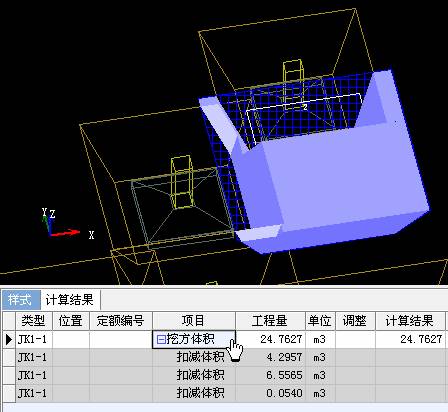

软件中的“三维计算”技术实现了,复杂构件的准确空间扣减计算。计算完成之后土方重叠部分的体积被精确扣除,实现了土方体积的真实计算。并且选择计算结果,可以直接查看到计算结果的三维图形如图2。

默认状态,软件提供的基坑扣减关系为真实扣减,如图3。而由于各地方的要求与个人对规范的理解不同,重叠后的土方是否应该扣减存在着一定的争议。一般情况下相互扣减是合理的。


图3

为了满足实际工作需求提供土方“不扣减计算”的方法,具体操作如下:

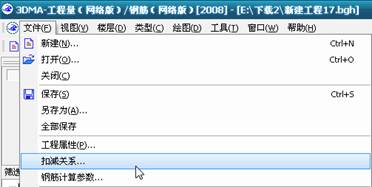

1) 打开“扣减关系编辑器”,“扣减关系编辑器”分为两种级别:系统级和工程级,系统级对所有的新建工程有效,在“工具”菜单中“系统选项”下的其它页签里打开;而工程级仅打开的当前工程有效,在打开工程后的“文件” 菜单中打开,如图4。


图4

2) 打开“扣减关系编辑器”以辽宁土建2004为例,先确定构件、性质、计算依据、计算方法。添加一个新的基坑体积计算方法如下:

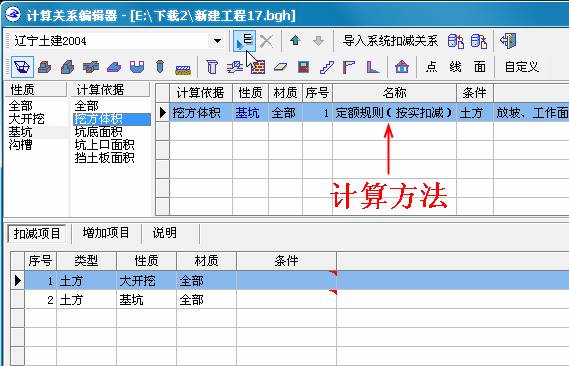

构件:选择土方;性质:选择基坑;计算依据:选择挖方体积;计算方法:选择默认的计算方法,点击“添加”按钮,添加一个新的计算方法如图5。(点击“删除”可删除计算方法。)


图5

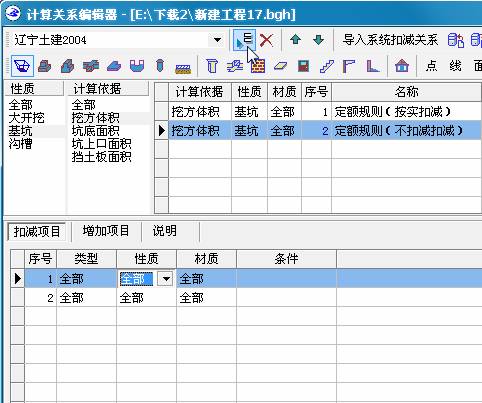

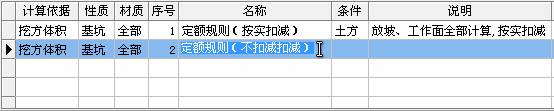

3) 对新加的计算方法“名称”做相应修改以示区分,也可在“说明”中描述具体区别如图6。


图6

4) 选择新的计算方法,在“扣减项目”中第一行点击鼠标左键,点击“添加”按钮添加扣减项目,具体扣减项目数量按实际需求而定,如图7。


图7

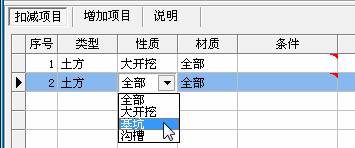

5) 确定扣减项目的类型、性质、材质,如图8。土方的材质可不改。所选扣减项目为当前构件类型与其重叠时需把其扣除的构件类型。


图8

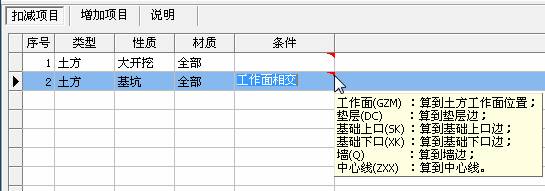

6) 确定扣减条件,条件为扣减计算位置,如不填写为全扣减。其中鼠标放置红色框角会出现提示,括号中为输入代号,也可直接输入汉字。如将基坑项条件设为:工作面相交(GZMXJ),如图9,意思为基坑与基坑工作面相交后才扣减,否则不扣减。


图9

7) 工程级的扣减如出现修改错乱,可通过点击“导入系统扣减关系”按钮还原到系统级,如图10。所以建议初次使用请先在工程级下练习,确定无误后再到系统级修改。


图10
