11G101图集 | [柱]增加地下一层比上层柱多出纵筋的锚固构造

1.图集说明

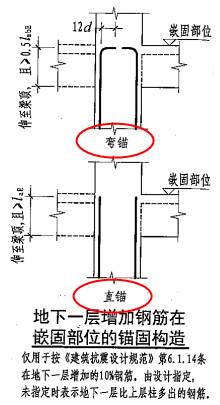

11G101图集地下室一层比上柱多出的钢筋：

弯锚：伸至梁顶，且≥0.5Labe弯折长度12d
直锚：伸至梁顶，且≥Lae

(11G101-P58)

2.显示效果

地下室一层比上柱多时的钢筋，软件自动判断，无需手动设置。

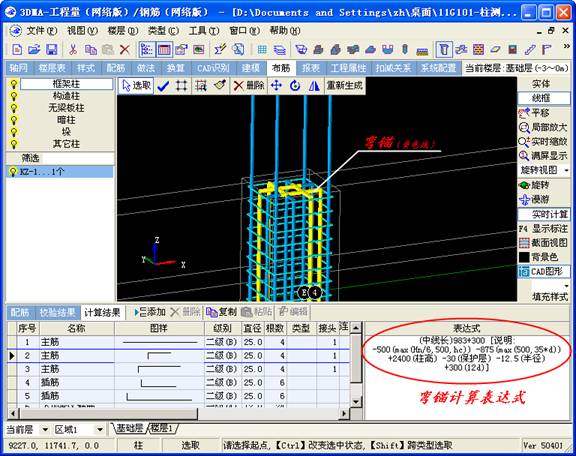

工程中梁截面为300*600，柱主筋直径为25，Lae=25*33 > 600，软件按照图集规定伸入梁尽端，弯折12d，如图所示：

工程中梁截面为300*900，柱主筋直径为25，Lae=25*33 < 900,软件按照图集规定伸入梁尽端，如图所示：

主题词:嵌固部位 地下一层增加钢筋 11G101图集
