11G101图集 | [柱]增加分界箍筋构造
1.图集说明

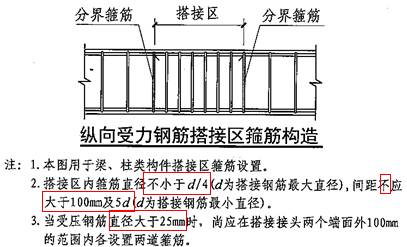

11G101图集增加分界箍筋构造：搭接接头两个端面外100内各设置两道分界箍筋：
(11G101—P54)
2.显示效果

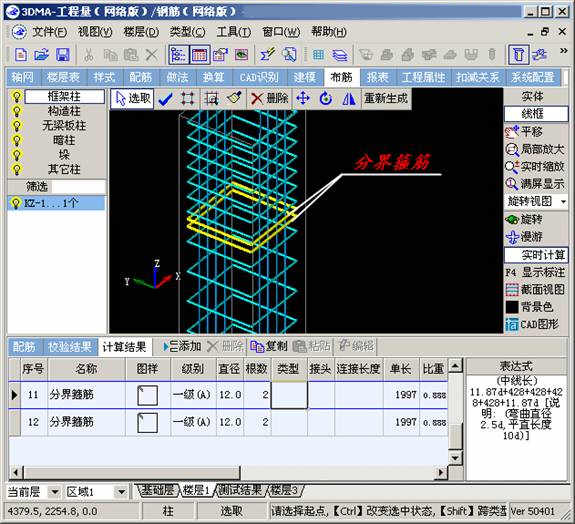

软件中增加分界箍筋构造，无需额外操作，软件根据条件自动生成，如图所示：
样例工程中柱截面500*500，保护层30，箍筋直径12，则:
| 分界箍筋长度（中心线长） | =箍筋每肢的长度 * 4 + 弯钩长度增长值 * 2 |
| =11.87d +[428（每肢边长）-2*30（保护层）-12（直径）]*4+11.87d | |
| =11.87d+428+428+428+428+11.87d |
与软件中显示的表达式一致，结果为1997.
主题词:分界箍筋 11G101图集 纵向受力钢筋 搭接区
