11G101图集 | [保护层] 混凝土保护层含义

---

1.图集说明

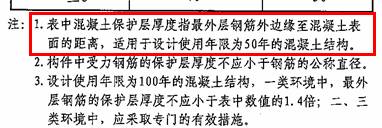

11G101图集混凝土保护层指：最外层钢筋边缘至混凝土表面的距离

(11G101—P54)

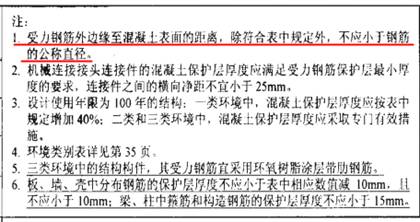

03G101图集混凝土保护层指：受力钢筋外边缘至混凝土表面距离

(03G101-1—P33)

2.显示效果

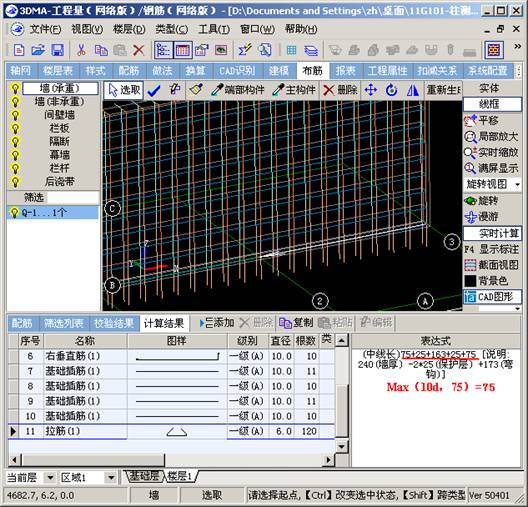

其它属性中可以对保护层进行设置，选择 [主筋外边缘]或者[最外层钢筋外边缘]，如图所示，选择11G101图集后默认按照最外层钢筋外边缘计算。
