11G101图集 | [墙]调整剪力墙变截面处竖向分部钢筋弯折长度

---

1.图集说明

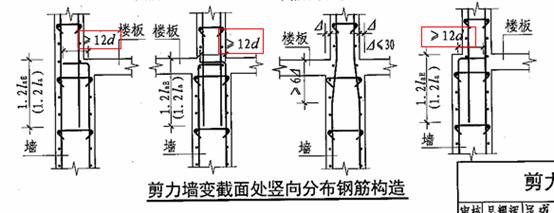

11G101图集剪力墙变截面处竖向分部钢筋构造：伸入尽端，弯折12d

(11G101—P70)

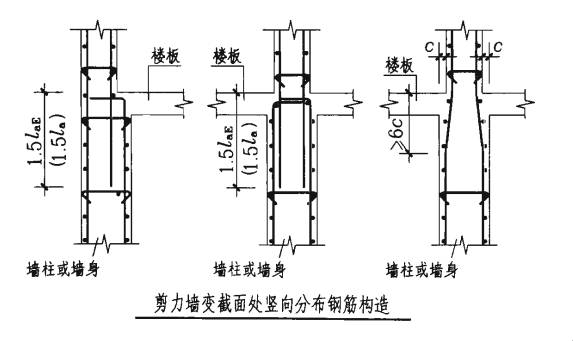

03G101图集剪力墙变截面处竖向分部钢筋构造：弯折至对边钢筋内侧

(03G101—P48)

2.显示效果

创建剪力墙变截面处竖向分布钢筋，工程量绘制后，绘制墙钢筋即可，无需其他的额外操作，如图所示：

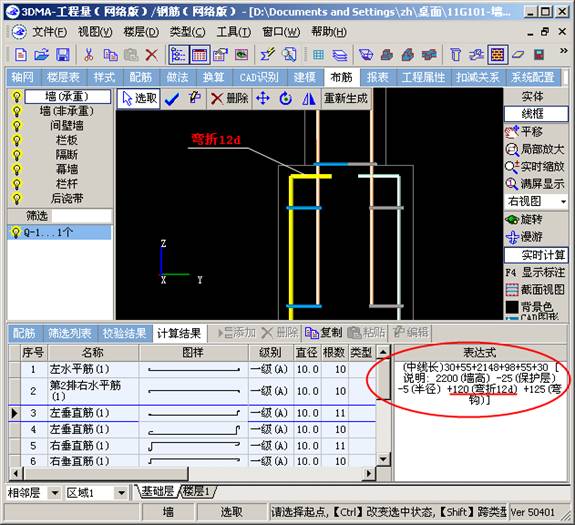

(一)

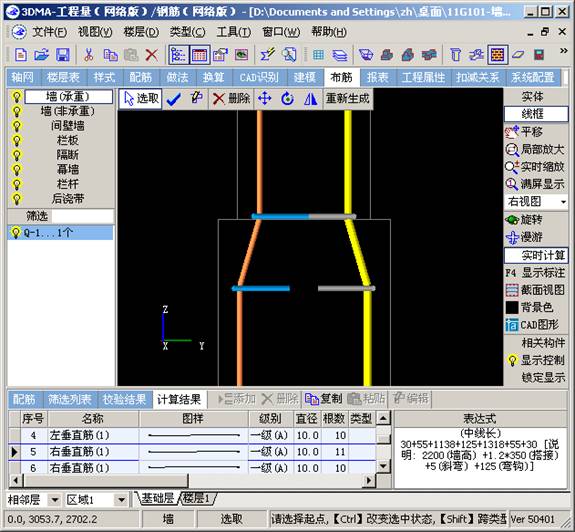

(二)

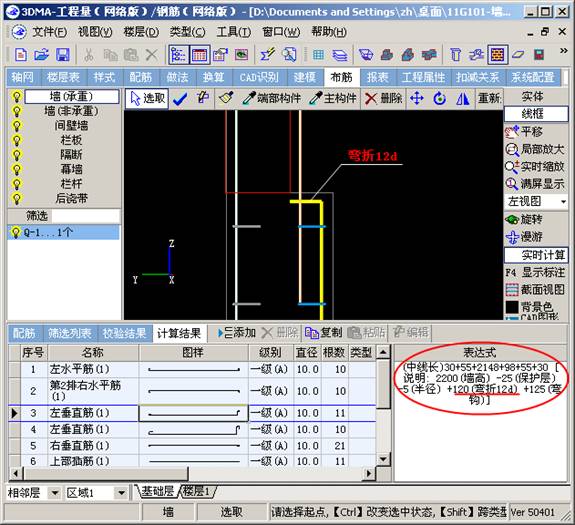

(三)

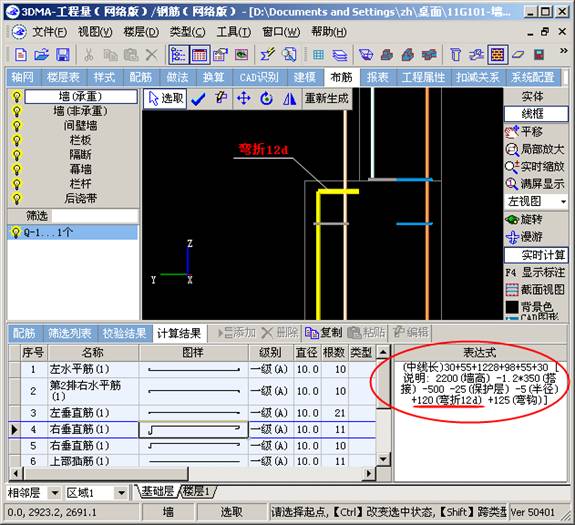

(四)
