11G101图集 | [基础梁]调整基础次梁梁底、梁顶均有高差的顶部筋锚固长度

1.图集说明

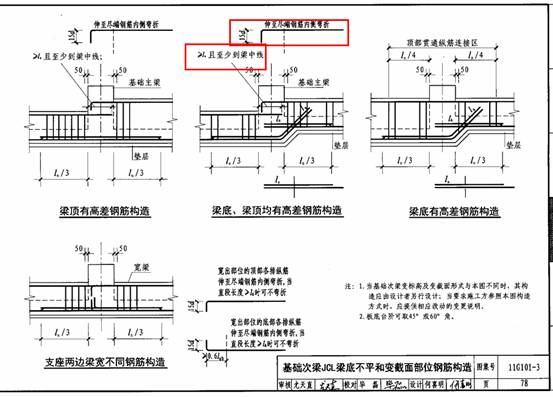

11G101图集基础次梁梁底、梁顶均有高差的顶部筋：

可深入≥La：伸入La切至少到梁中心线
无法深入La：伸至尽端钢筋内侧弯折15d

(11G101-P78)

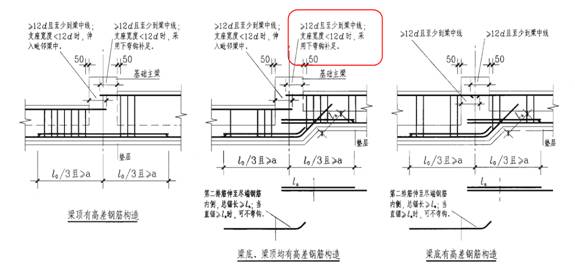

04G101图集基础次梁梁底、梁顶均有高差的顶部筋：

支座宽≥12d：深入12d且至少到梁中线
支座宽<12d：采用下弯够补足

(04G101-P37)

2.显示效果

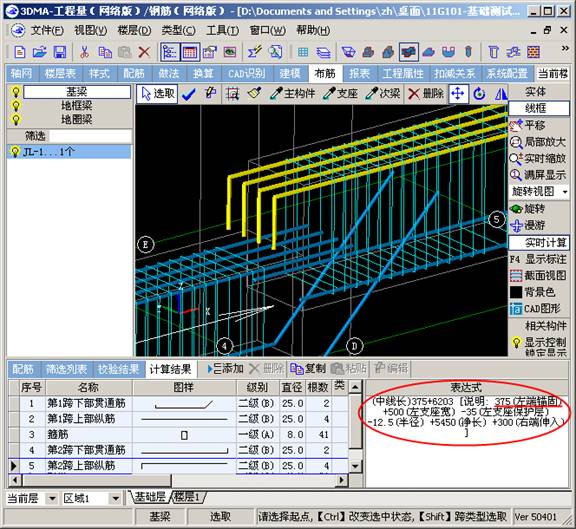

创建基础次梁梁底、梁顶均有高差的顶部筋，建立好模型后，软件自动按照图集规定创建钢筋，无需其他额外的操作，如图所示：

主题词: 梁底、梁顶均有高差 基础次梁JCL 11G101图集
