11G101图集 | [基础梁]调整基础次梁纵向底部钢筋锚固长度

---

1.图集说明

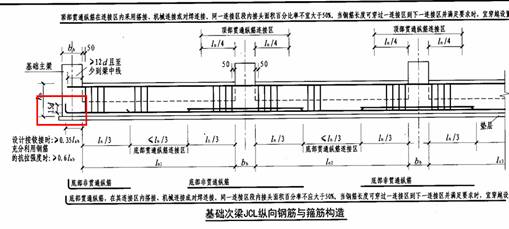

11G101图集基础次梁纵向钢筋构造：底部贯通与非贯通筋伸入支座对边，弯折15d

(11G101-P76)

03G101图集基础次梁纵向钢筋构造：底部贯通与非贯通筋深入La

(04G101-P36)

2.显示效果

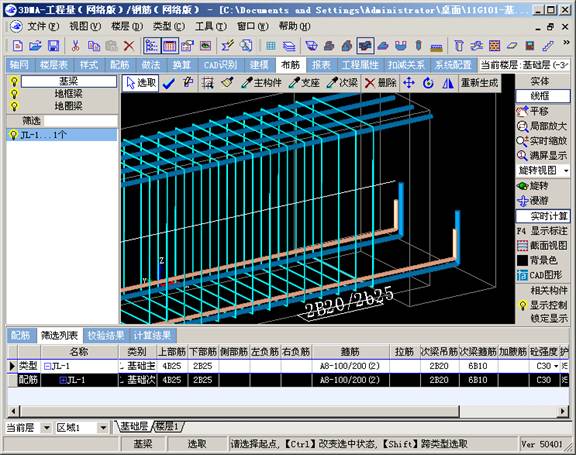

创建基础次梁纵向底部筋时，无需其他额外操作，建立好模型，软件自动按照图集规定布置钢筋，如图所示：
