11G101图集 | [基础梁]调整基础梁梁底、梁顶均有高差的顶部筋第二排筋弯折长度

---

1.图集说明

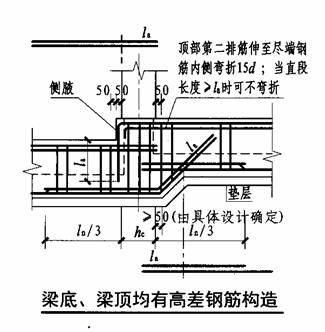

11G101图集基础梁梁底、梁顶均有高差钢筋构造：上、下部筋均伸入尽端，上部筋向下，下部筋向上弯折15d

(11G101-P74)

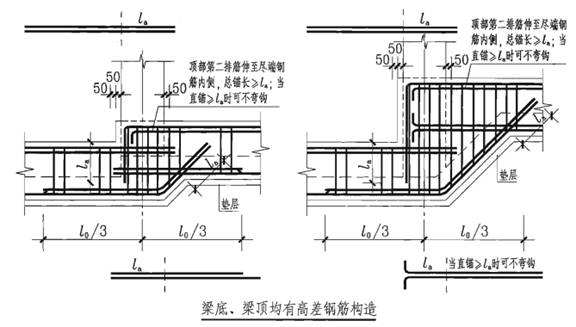

06G101图集基础梁梁底、梁顶均有高差钢筋构造：顶部第二排筋伸至尽端钢筋内侧，总锚长≥La；当直锚≥La是可不弯钩。

(06G101-P55)

2.显示效果

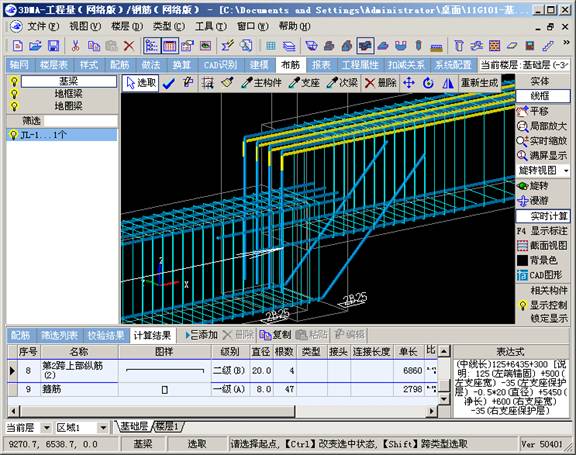

创建基础梁梁底、梁顶均有高差时的钢筋，建立好模型后，软件自动生成图集规定钢筋，无需其他额外操作，如图所示：
