11G101图集 | [基础梁]调整基础梁端部无外伸构造

---

1.图集说明

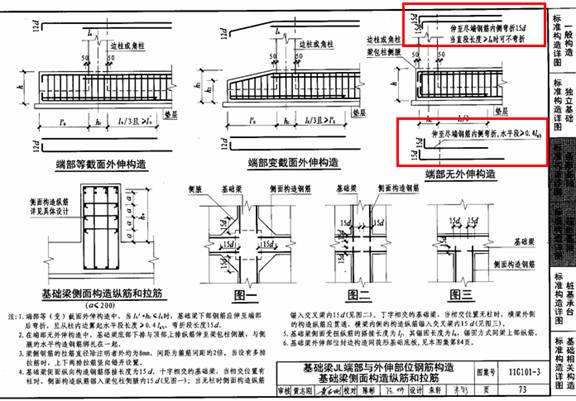

11G101图集基础梁端部无外伸构造：上、下部筋均伸入尽端，上部筋向下，下部筋向上弯折15d

(11G101—P73)

04G101图集基础梁端部无外伸构造：成对连通后，底部或顶部多出钢筋伸至端部弯折15d，底部筋上弯，顶部筋下弯。

(04G101—3 P29)

2.显示效果

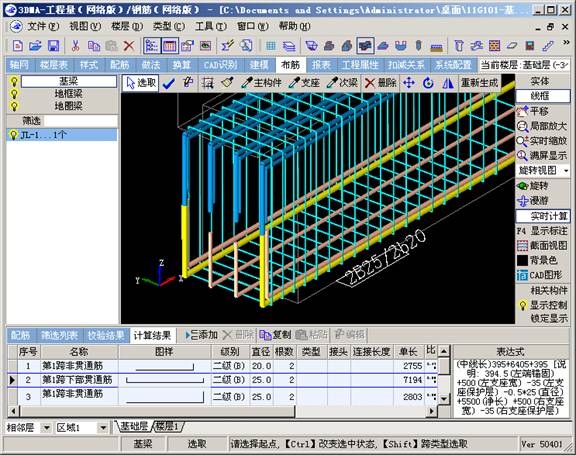

创建基础梁端部无外伸钢筋，将工程量构件绘制完成后绘制钢筋即可，软件将按照图集规定自动布置钢筋，无需额外操作，如图所示：
