11G101图集 | [基础梁]调整基础梁端变截面外伸的构造


1.图集说明

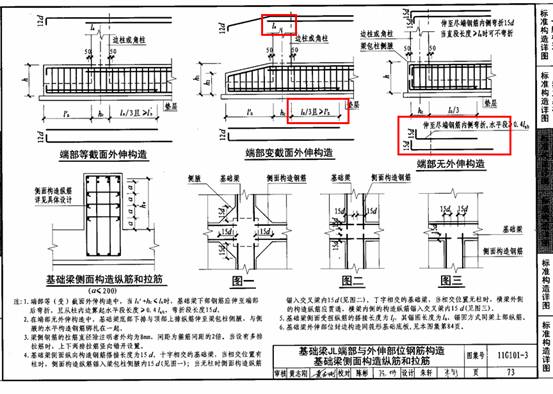

11G101图集基础梁端变截面外伸上部第二排钢筋:伸入La

(11G101—P73)

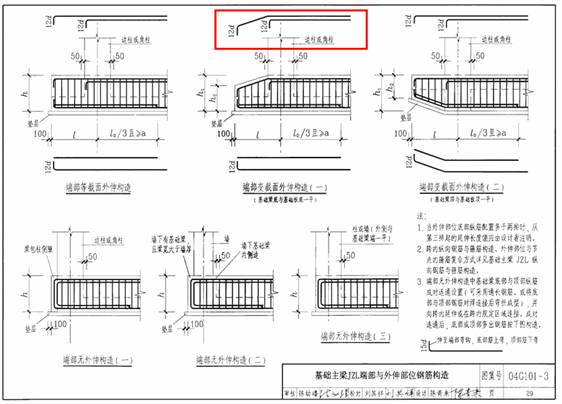

03G101图集基础梁端变截面外伸上部第二排钢筋:伸至支座对边,弯折12d

(04G101—3 P29)

2.显示效果

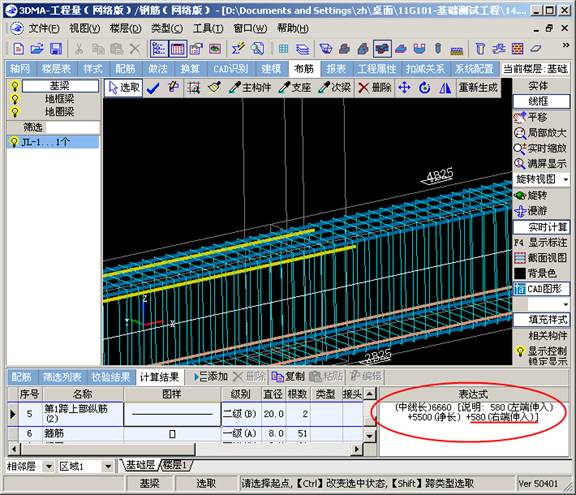

基础梁端变截面外伸上部第二排钢筋,建立好模型后,软件按照图集自动创建钢筋,无需其他额外操作,如图所示:

主题词: 端部变截面外伸 基础梁 11G101图集
