11G101图集 | [筏板基础]调整平板式筏板基础端部无外伸构造

1.图集说明

11G101图集平板式筏板基础端部无外伸构造：

顶筋：伸入12d，且至少到墙中心线
底筋：伸至尽端，弯折15d

(11G101-P84)

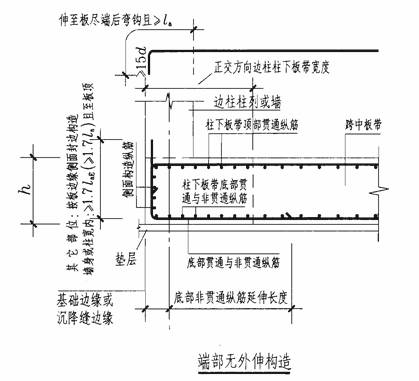

04G101图集平板式筏板基础端部无外伸构造：

顶筋：伸至梁尽端后弯钩15d，且≥La
底筋：伸至尽端弯折≥1.7Lae（1.7La）且至板顶

(04G101-P43)

2.显示效果

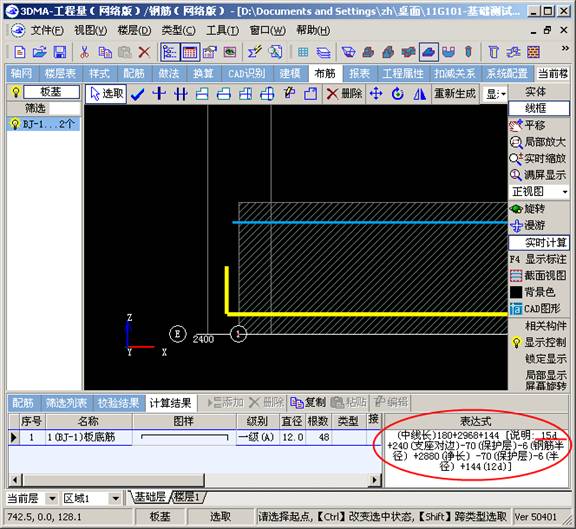

平板式筏板基础端部无外伸构造，建立好模型后，布置钢筋即可，软件自动按照图集创建钢筋，无需额外操作，如图所示：

主题词: 平板式 端部无无外伸 11G101图集
