11G101图集 | [筏板基础]调整梁板式筏板基础变截面部位钢筋构造

1.图集说明

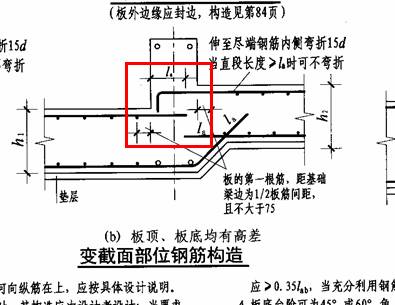

11G101图集板式筏板基础变截面部位顶筋：伸至尽端钢筋北侧弯折15d，当平直段长度≥La时可不弯折

(11G101-P80)

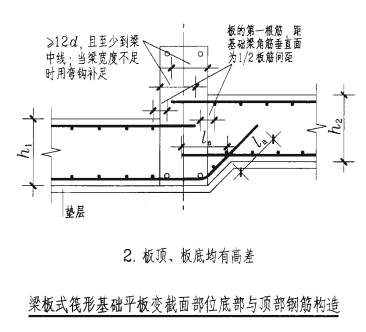

03G101图集板式筏板基础变截面部位顶筋：

梁宽度≥12d：伸入12d，且至少到梁中线
梁宽度<12d : 用弯钩补充

(04G101-P41)

2.显示效果

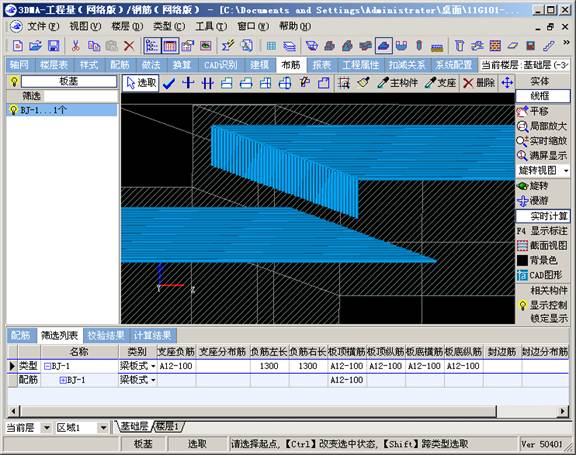

板式筏板基础变截面部位顶筋，无需其他额操作，软件将自动按照图集创建钢筋，如图所示：

主题词: 梁板式 变截面部位钢筋 11G101图集
