11G101图集 | [板]调整板在端部支座的（支座为砌体墙）锚固构造

---

1.图集说明

11G101图集板在端部支座的底筋锚固构造：伸入支座max(120,h, 墙厚/2)

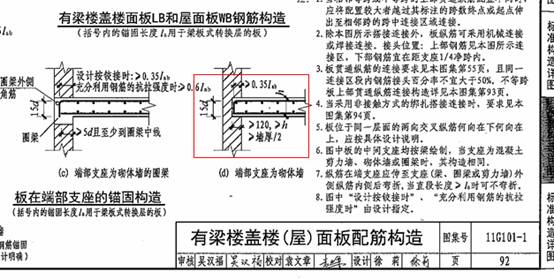

(11G101—P92)

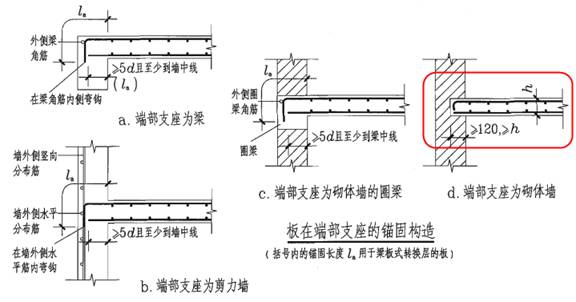

03G101图集板在端部支座的底筋锚固构造：伸入支座max(120,h,)

(04G101-P25)

2.显示效果

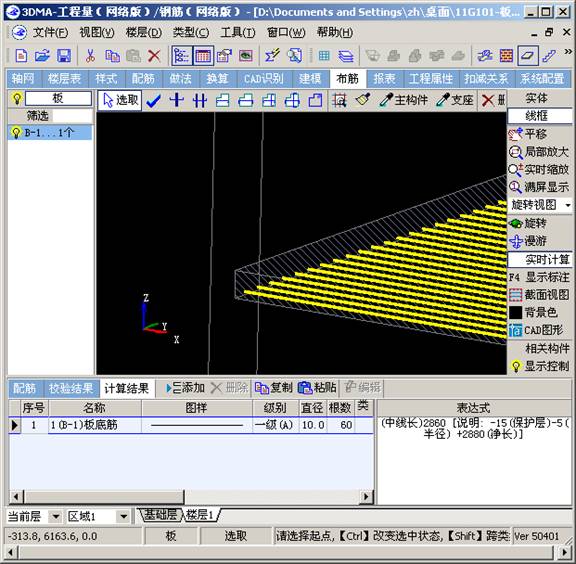

板在端部支座的底筋锚固构造，在软件中将板底筋计算参数进行相应调整即可，如图所示：
