11G101图集 | [板]调整板端支座上部筋锚固时弯折长度

---

1.图集说明

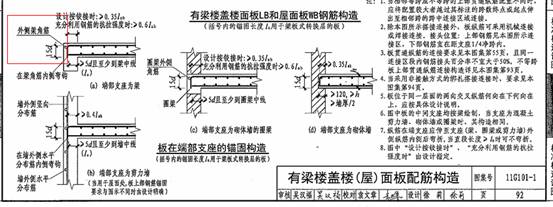

11G101 图集板筋端支座上部筋锚固时弯折长度：在梁角筋内侧，弯折15d

(11G101—P92)

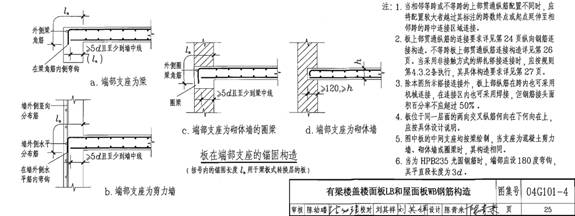

04G101图集板筋端支座上部筋锚固：伸至梁角筋内侧弯钩，深入La

(04G101-P25)

2.显示效果

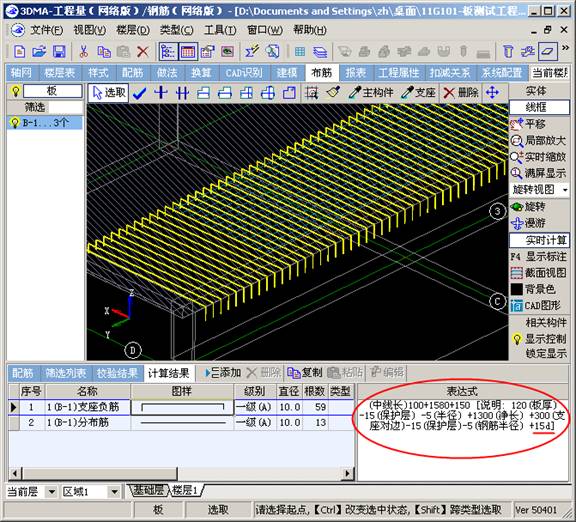

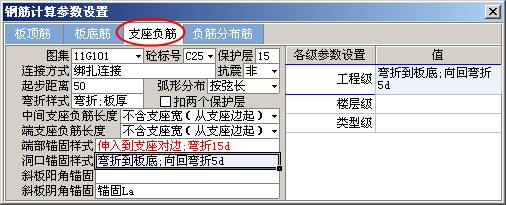

板筋端支座上部筋锚固时弯折长度，只需将板支座负筋计算参数调整为伸入到支座对边：弯折15d即可，软件自动创建图集规定钢筋构造，如图所示：
