11G101图集 | [板]增加有梁楼盖板的上部筋纵向筋在端支座的锚固时的弯折长度
1.图集说明

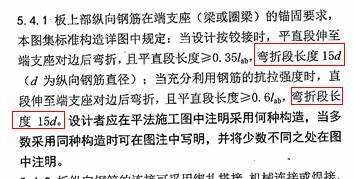

11G101图集有梁楼盖板的上部筋纵向筋在端支座的锚固:
当设计铰接时：平直段伸至支座对边后弯折，且平直段长度≥0.35Lab，弯折段长度15d
当充分利用钢筋的抗拉强度时：直段伸至端支座对边后弯折，且平直段长度≥0.6Lab，弯折段长度15d
当充分利用钢筋的抗拉强度时：直段伸至端支座对边后弯折，且平直段长度≥0.6Lab，弯折段长度15d
(11G101—P40)
2.显示效果

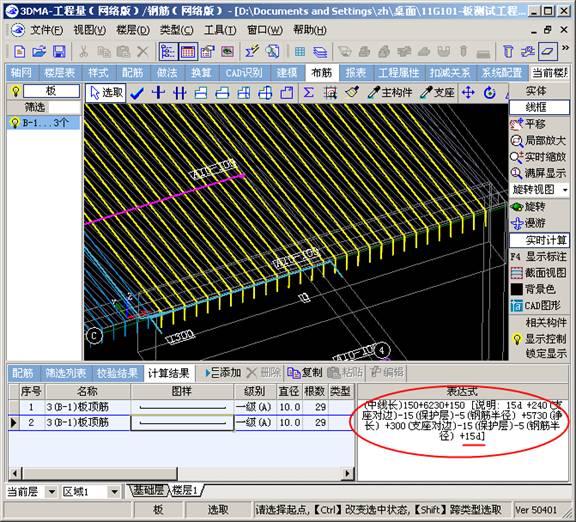

有梁楼盖板的上部筋纵向筋在端支座的锚固时的弯折长度，只需将板顶筋计算参数设置成伸入到支座对边：弯折15d即可，软件自动创建图集规定钢筋构造，如图所示：
