11G101图集 | [梁]增加折梁钢筋构造

1.图集说明

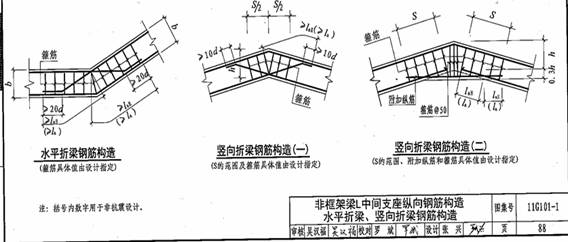

11G101图集折梁钢筋：

水平折梁钢筋锚固：阴角纵筋伸入对边弯折 ≥20d
竖向折梁钢筋锚固一：阴角纵筋伸对对边弯折≥10d
竖向折梁钢筋锚固二：附加纵筋长，水平段+2*LaE(La)；垂直箍筋@50

(11G101--P88)

2.显示效果

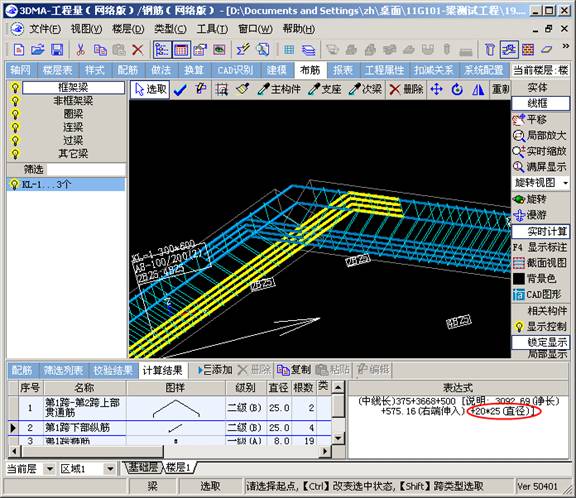

创建折梁钢筋构造，只需选择11G101图集，无需单独设置，软件自动按照图集规定创建钢筋，如图所示：

主题词: 水平折梁 竖向折梁 11G101图集
