11G101图集 | [梁]调整非框架梁下部钢筋锚固长度
1.图集说明

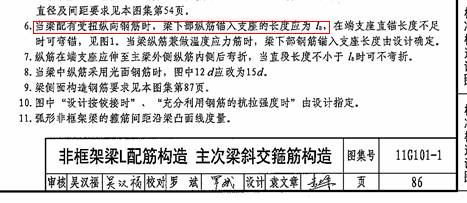

11G101图集非框架梁下部钢筋锚固长度为：
| 无抗扭筋： | 12d |
| 配抗扭筋： | 1. 直锚长度≥La，锚入支座长度为La |
| 2. 直锚长度 | |
| 3. 抗扭梁纵筋兼做温度应力筋时：由设计者确定 |
(11G101-P86)

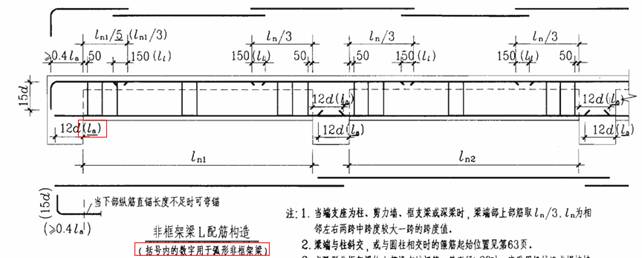

03G101图集非框架梁下部钢筋锚固长度为： 12d，其中弧形梁为La
(03G101-P59)
2.显示效果

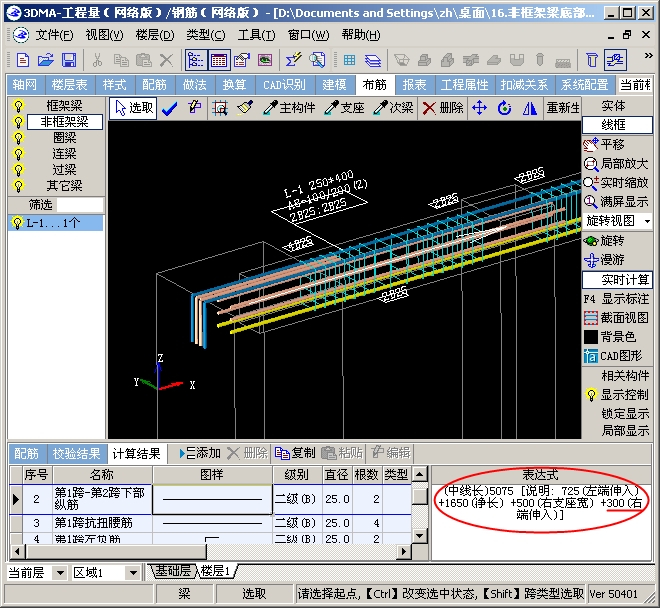

非框架梁下部钢筋锚固长度，选择11G101图集，建立好模型后，无需手动设置，软件默认按照图集规定创建钢筋，如图所示：
主题词: 非框架梁 受扭纵向钢筋 11G101图集
