11G101图集 | [梁]调整非抗震框架梁下部钢筋在中间支座的锚固长度

1.图集说明

11G101图集中非抗震框架梁下部纵筋在中间支座的锚固长度：

1.充分利用钢筋的抗拉强度：按照图集的构造详图规定的La计算，
2.当不利用该钢筋的强度时：对于带肋钢筋为12d，对于光面钢筋为15d

(11G101—P33)

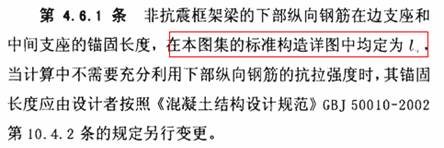

03G101图集非抗震框架梁下部纵筋在中间支座的锚固长度：

1.充分利用钢筋的抗拉强度：La
2.当不利用该钢筋的强度时：锚固由设计者规定

(03G101-P30)

2.显示效果

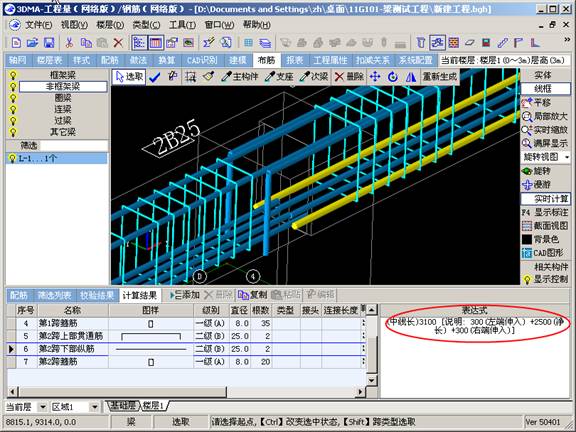

非抗震框架梁下部纵筋在中间支座的锚固长度，选择11G101图集，软件自动按照图集规定创建钢筋，如图所示：

主题词: 非框架梁 带肋钢筋 光面钢筋 11G101图集
