说明

梁图或者板图中布筋时，软件根据CAD图纸自动识取钢筋标注。

梁钢筋

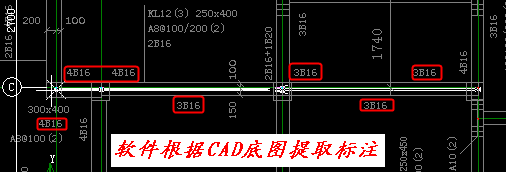

例如布梁钢筋，在“建模”中绘制完梁就可在“布筋”页签下构件类型选择梁，对梁进行梁布筋。点击梁类型定义，找到梁对应位置直接布筋，如下图：

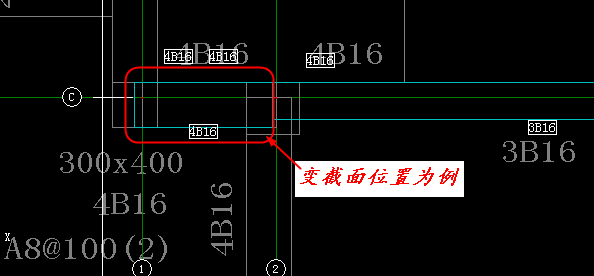

软件根据CAD底图提取标注，以变截面为例如下图

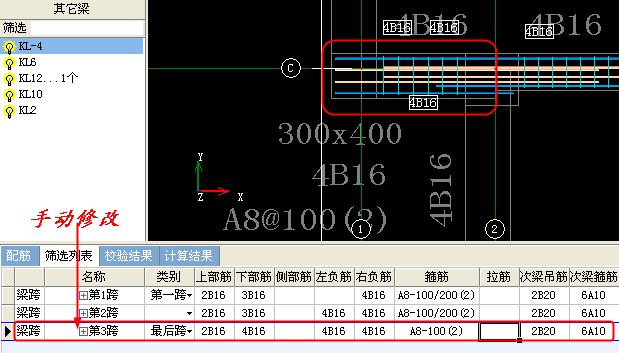

布筋结束后需要查看识取是否有误，原位标注在图中直接进行修改或者在下方明细窗口中进行手动修改。见下图

板钢筋

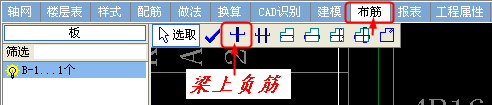

以梁上负筋为例，点击“梁上负筋”如下图

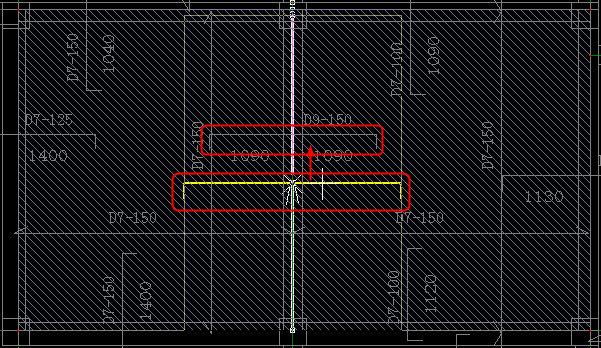

首先确定布筋范围，然后确定钢筋样例位置即可。

钢筋样例需要布置到CAD底图的对应位置才能识取其钢筋信息。

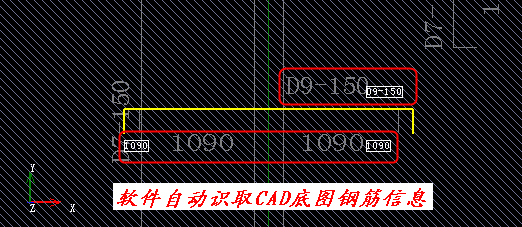

钢筋布置完成后，见下图

布置板底筋或板顶筋时，同样可以识取CAD底图的钢筋信息，操作方式同上。详细布置操作见[板钢筋的布置]。
