报表是对工程总体的数据呈现,它可以用来看量、汇总量,还可以进行对量。在报表页签中可以按照做法汇总量,同时也可以用构件进行汇总。使用构件汇总无需套项,这样大大提高了工作效率。

筛选

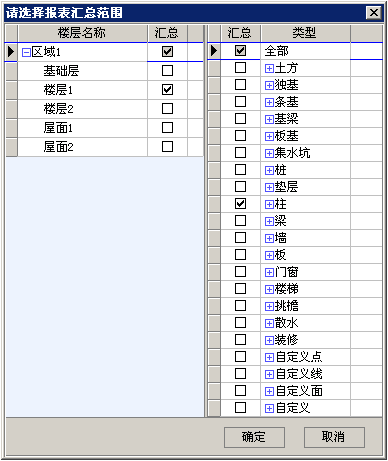

切换到【报表】页签自动弹出筛选列表,对需要汇总的楼层、构件类型进行筛选,即在前方四方框中打对号,点击确定即可。如下图:

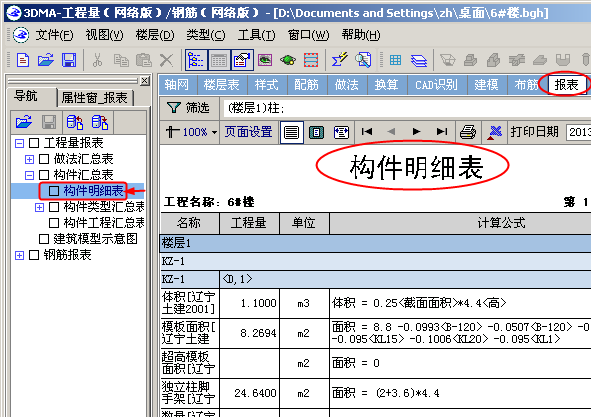

筛选好楼层、构件之后选择需要查看的报表样式,例如:构件明细表,见下图:

查看报表

报表不仅可以汇总量,而且还可以进行对量。有效的结合【报表】与【建模】页签可以有效的提高工作效率.

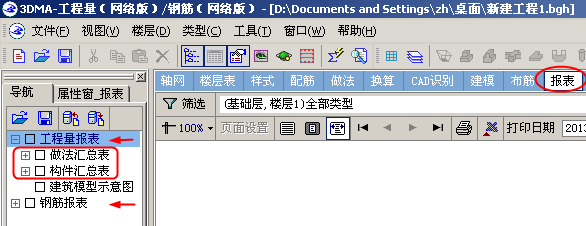

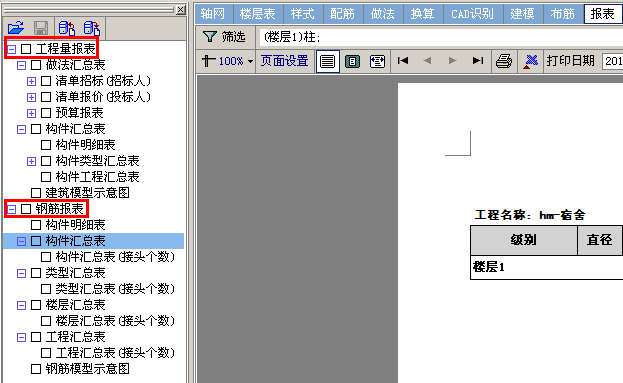

报表分为【工程量报表】和【钢筋报表】。

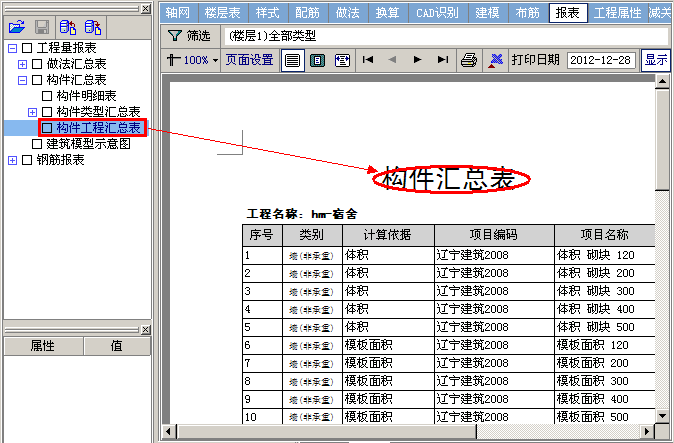

在报表列表中选择相应报表,即可在右侧进行查看预览。例如:构件工程汇总表,如下图:

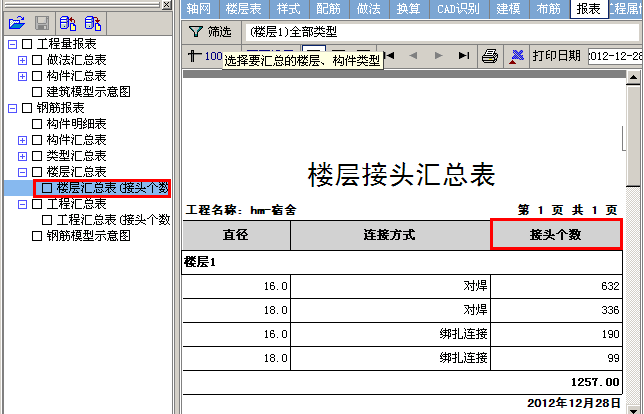

报表中除了可以汇总工程量、钢筋,同时还可以查看接头。

接头个数包含:构造搭接与规格搭接

构造搭接:按照钢筋图集定义好的搭接位置、搭接长度进行的搭接。

规格搭接:是由于定尺长度产生的搭接。软件默认按照辽宁08定额的规定30d进行的搭接,若有所不同,可在【工程属性】的【定尺长度】中进行修改。

工具栏

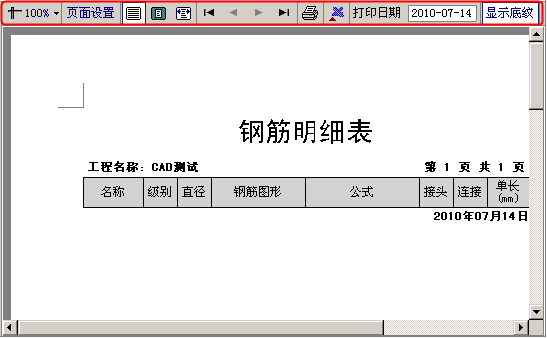

使用报表列表上方的工具可以:设置显示比例,页面设置,显示设置,翻页,打印,导出报表数据到EXCEL文件中,设置打印日期,设置是否显示底纹。

报表预览工具

报表中的汇总表可以在软件中查看,也可以将数据导出来。一种是以打印的形式;另一种是导出数据到Excel。

第一种:打印报表

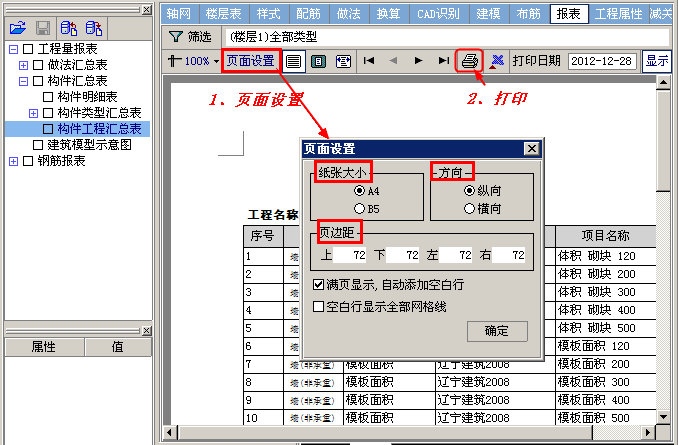

找到需要打印的报表点开“页面设置”,对纸张、页边距等进行设置,之后确定即可。如下图:

第二种:出数据到Excel

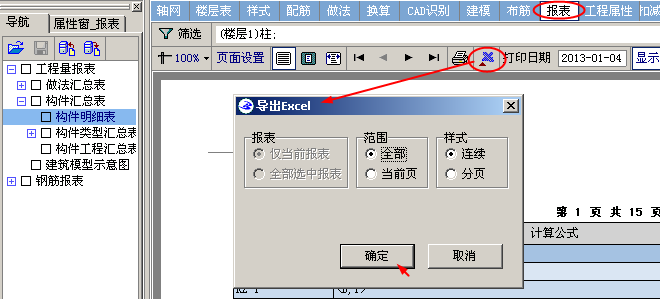

找到需要导出的报表后,点击“出数据到Excel”按钮,在弹出的窗口中选择报表、范围、样式,之后确定即可。如下图:

注意事项

1.学习版的软件无法查看钢筋报表。

常见问题

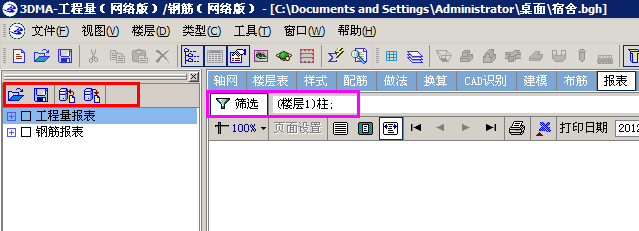

使用报表列表上方的工具可以:打开本地的报表模板,保存修改后的模板,导入导出模板。

注意:查看工程量或钢筋报表前,需要先进行工程量或钢筋的 汇总计算 ,否则查看不到数据。
